概述 / Overview

JXF/JFF系列配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱,由于箱体的尺寸大小可以任意选择,使结构紧密到相当完善的组合。挂墙式安装,可做透视窗门,门板贴有密封橡皮条,防止雨水渗入。箱体配有下出线孔和安装底板,下出线孔出厂时加装密封板。


规格尺寸(mm)宽×高×深
NH253015250×300×150
NH304015300×400×150
NH304020300×400×200
NH405015400×500×150
NH405020400×500×200
NH4050250400×500×250
NH506015500×600×150
NH506020500×600×200
NH506025500×600×250
NH507020500×700×200
NH507025500×700×250
NH608020600×800×200
NH6080250600×800×250
NH8010020800×1000×200
NH8010025800×1000×250

概述 / Overview

户外不锈钢防护箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电箱,由于箱体的尺寸大小可以任意选择,使结构紧密到相当完善的组合。


规格尺寸(mm)宽×高×深
NH253015250×300×150
NH304015300×400×150
NH304020300×400×200
NH405015400×500×150
NH405020400×500×200
NH4050250400×500×250
NH506015500×600×150
NH506020500×600×200
NH506025500×600×250
NH507020500×700×200
NH507025500×700×250
NH608020600×800×200
NH6080250600×800×250
NH8010020800×1000×200
NH8010025800×1000×250

概述 / Overview

不锈钢户外综合配电箱系列适用于交流50Hz,额定电压0. 4kV以下的输配电系统,该系列产品融自动补偿和配电为一体,集漏电保护、电能计量、过流、过压缺相保护等多功能为一体的新型户内外低压配电柜,具有体积小、易安装、防窃电、成本低、适用强、耐老化、投运准确、无补偿误区等优点,是理想的电网改造首选产品。


变压器容量变压器容量外形尺寸固定安装尺寸
宽W高H深E长E宽F
50KVA以下7001000400660300
80-125KVA7001250450660350
160-200KVA9301400500760400
250-315KVA10801550550760450

概述 / Overview

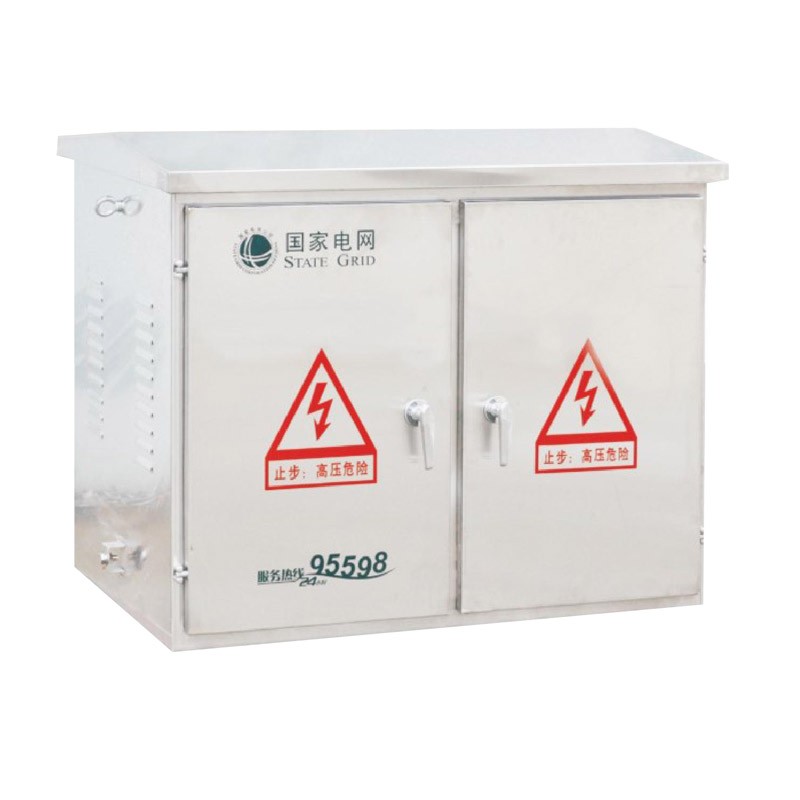

不锈钢JP柜系列适用于交流50Hz,额定电压0. 4kV以下的输配电系统,该系列产品融自动补偿和配电为一体,集漏电保护、电能计量、过流、过压缺相保护等多功能为一体的新型户内外低压配电柜,具有体积小、易安装、防窃电、成本低、适用强、耐老化、投运准确、无补偿误区等优点,是理想的电网改造首选产品。


变压器容量变压器容量外形尺寸固定安装尺寸
宽W高H深E长E宽F
50KVA以下650700350460250
50-80KVA900800500860400
100-125KVA1000800500960400
160-200KVA12509006001210500
250-315KVA13509007001310600
500KVA155012007001510600

概述 / Overview

XL-21型户外不锈钢动力配电柜主要用于工矿企业。交流频率50Hz,电压500V以三相三线、三相四线电力系统,作动力照明配电用。该产品系列户内装置,用钢板折弯焊接而成,单扇右手门,刀开关操作手柄在箱前右柱上部门,上装有测量仪表操作和信号电器。打开门后全部电器敞露,便于检修维护。进出线采用电缆接线操作,安全可靠。


型号外形尺寸
宽W高H深E
XL-21动力柜8001800400
7001700370
7001500370
6001200370
7001100370

概述 / Overview

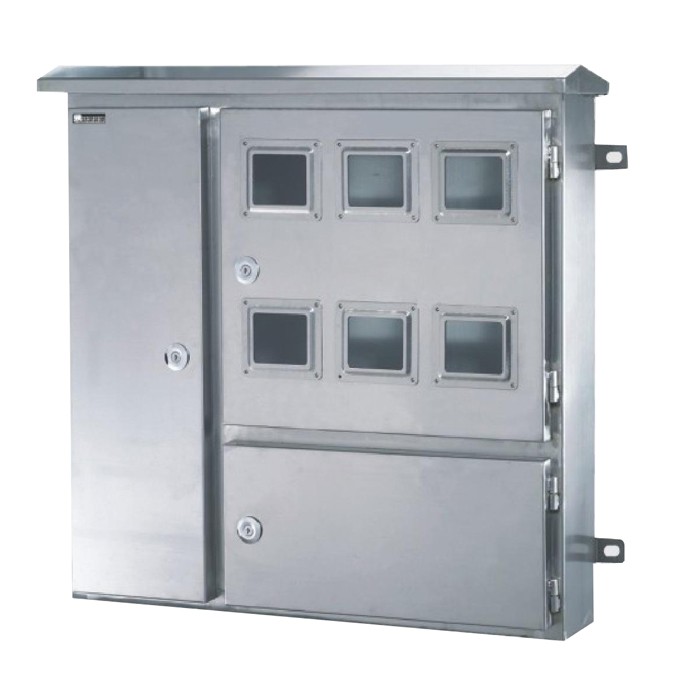

户外不锈钢单相电表箱是-种安装单相电度表的配电箱,门上有抄表窗口,坚固耐用,主要用于民用建筑,商业配电网系统。除以下尺寸,还可根据用户提供的图纸制造。


规格宽W高H深E
WW1W2单相机械表单相电子表

       相
       电
       表
       箱
       左
       右
       开
       门
1户400200200250150130
2户400200200500150130
4户550200350500150130
6户700220480500150130
8户850250600500150130
10户1000250750500150130
